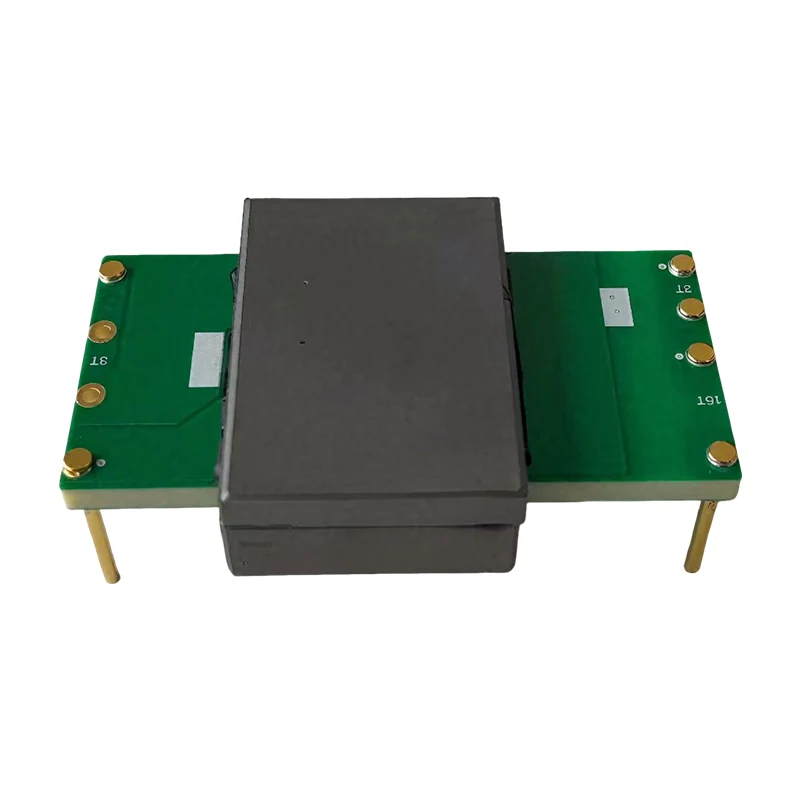

EKcraft Planar Transformer biedt professionele productie-, productie- en leveringsdiensten aan de wereldmarkt. Deze transformator is een nieuw type transformator die gebruik maakt van meerlaagse printplaten (PCB's) of platte koperplaten als wikkelingen. Het heeft een klein formaat, een laag gewicht, een hoog rendement en een lage temperatuurstijging. We bieden bulkbestellingen aan en profiteren van directe leveringsprijzen in de fabriek. Neem nu contact met ons op voor een offerte.
Bij deze vlakke transformator zijn de wikkelingen op de PCB (printplaat) geëtst of geperst, gecombineerd met een platte ferrietkern, die de magnetische weglengte aanzienlijk verkort en koperverlies en ijzerverlies vermindert. Deze vlakke transformator heeft een afgeplat ontwerp, met een volume van 1/3 tot 1/5 van dat van traditionele transformatoren, en het gewicht is met meer dan 50% verminderd, geschikt voor de kleine interne ruimte van apparatuur. De wikkelingen van de planaire transformator zijn brede en dunne koperfolies, die het oppervlak effectief vergroten en de invloed van het skin-effect aanzienlijk verminderen, waardoor deze zeer geschikt is voor hoogfrequente (honderden kHz tot MHz-niveau) schakelende voedingen. Deze vlakke transformator kan voldoen aan het streven van de moderne vermogenselektronica naar hoge frequentie, hoog rendement en hoge vermogensdichtheid.
|
Prestatievoordelen |
Hoge vermogensdichtheid |
|
Materiële voordelen |
Hoge betrouwbaarheid en hoge consistentie |
|
Structurele voordelen |
Plat ontwerp, eenvoudig te integreren |
|
Functioneel Voordelen |
Hoog rendement en uitstekende hoogfrequente eigenschappen |
Het wordt toegepast op netwerkswitches, routers, stroomadapters voor notebooks, lcd-tv's, fotovoltaïsche omvormers, industriële motoraandrijvingen, enz.
|
Vermogensbereik |
10W-5000W |
|
Ingangs- en uitgangsspanningen |
Ingang 5V-400V, uitgang 1,8V-220V |
|
Bedrijfsfrequentie |
20 KHz-2 MHz |
|
Efficiëntie |
90%-98% (Volle belasting) |
|
Temperatuurstijging |
Bij volledige belasting ≤40℃ (omgevingstemperatuur 25℃) |
|
Isolatiekwaliteit |
Klasse B (130℃), Klasse H (180℃) |
|
Isolatiespanning |
1kV–10kV（rms） |
Andere typen dan de hierboven genoemde kunnen worden geproduceerd volgens de behoeften van de klant.
