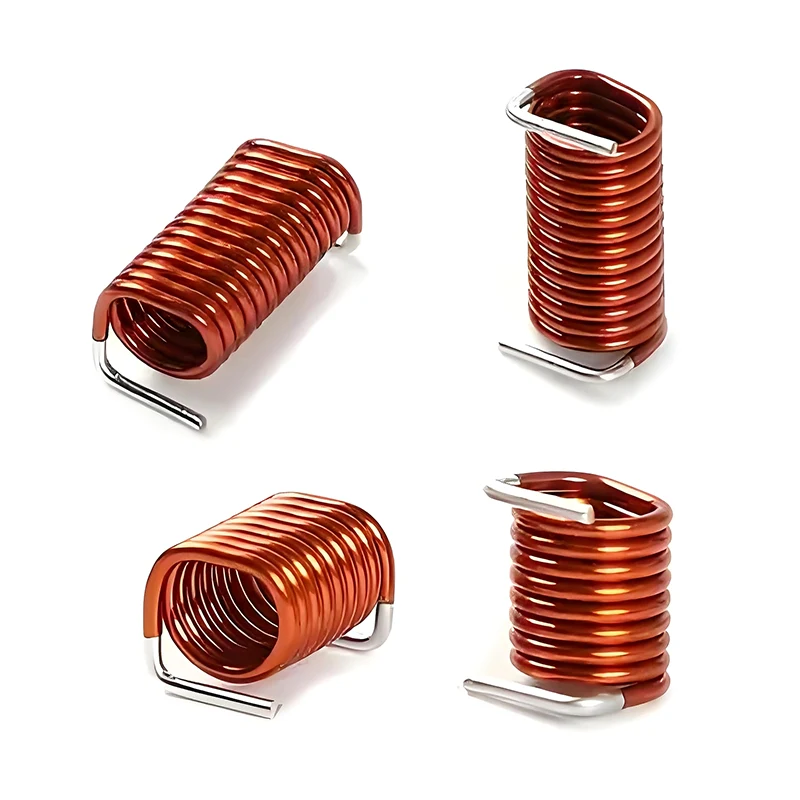

EKcraft Air Core Inductor biedt professionele productie-, productie- en leveringsdiensten aan de wereldmarkt. Deze luchtkerninductor heeft geen magnetisch verzadigingseffect, uitstekende lineariteit en laag hoogfrequent verlies. We bieden bulkbestellingen aan en genieten van fabrieksprijzen voor directe levering. Neem nu contact met ons op voor een offerte.
Een luchtkerninductor is een inductorcomponent zonder magnetische ijzeren kern erin. Het magnetische pad bestaat voornamelijk uit lucht. Daarom vermijdt de luchtkerninductor hysteresisverlies en wervelstroomverlies, en kan de werkfrequentie zeer hoog zijn. Omdat de magnetische permeabiliteit uit lucht komt, verandert de inductantiewaarde (L) niet met de stroom, is er geen magnetisch verzadigingsverschijnsel en kan de inductantiewaarde stabiel blijven, zelfs als er een grote stroom doorheen gaat. Daarom is deze luchtkerninductor zeer geschikt voor gebruik in filter- en stroomtoepassingen waarbij sprake is van hoge stromen of aanzienlijke stroomschommelingen.
|
Prestatievoordelen |
Geen magnetisch verzadigingseffect, geen magnetisch hysteresisverlies, nee wervelstroomverlies |
|
Materiële voordelen |
Hoge geleidbaarheid, bestand tegen slijtage |
|
Structurele voordelen |
Hoge betrouwbaarheid |
|
Functioneel Voordelen |
Werk op een extreem hoge frequentie |
Toegepast op RF-vermogensversterkers, impedantie-aanpassingsnetwerken, antenne-afstemcircuits, LC-oscillatoren, filters, enz.
|
Inductie (L) |
6nH - 30mH, tolerantie ±5% tot ±20% |
|
Kwaliteitsfactor (Q-waarde) |
Hoogfrequent bereik: 100 - 400 MHz; 95 - 230 |
|
Gelijkstroomweerstand (DCR) |
≤2,11mΩ |
|
Nominale stroom |
1A-57A |
|
Temperatuurcoëfficiënt |
40℃~120℃ |
Andere typen dan de hierboven genoemde kunnen worden geproduceerd volgens de behoeften van de klant.
1. Houd er bij gebruik rekening mee dat het magnetische stralingsveld interferentie kan veroorzaken in nabijgelegen gevoelige circuits. In dergelijke gevallen is het noodzakelijk afstand te houden of afscherming toe te voegen.
2. Vermijd externe schokken of compressies op de spoel om eventuele veranderingen in de geometrische vorm ervan te voorkomen, wat zou kunnen leiden tot variaties in de inductantiewaarde.
